工程师必看多孔位软铜排加工时如何控制公差

2023/1/30 来源：铜排软连接专业生产工厂 点击次数：

在锂电池模组的设计中，因为不同的功能要求，软铜排外型有很大差异。作为生产软铜排厂家，不仅要按客户的图纸来进行制造，也需要根据积累的经验，为客户提供产品结构优化，让产品的性能更好，更容易安装。

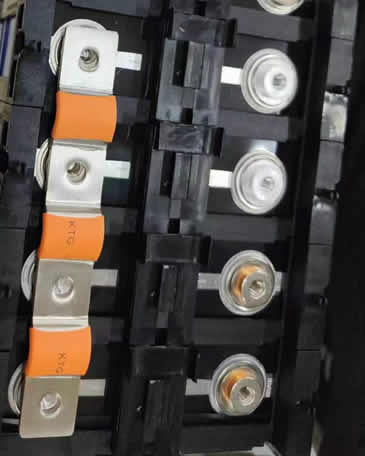

在一个客户电池模组设计时，需要有一个软铜排有4连续间隔孔位，孔位中间还有凸包，这样的设计若是孔位间的公差控制不好，会出现安装时孔位偏差问题。如下图示：虽然软铜排有一定伸缩性，但也没法将螺丝安装好。

出现以上安装孔位偏差的问题，软铜排加工时要如何解决呢？

1、制作凸包治具压型

我们要根据客户的产品结构与软铜排设计图纸，制作一个压合治具，将焊接好的软铜排在这治具受力压合，让外形固定，这样凸包就能符合安装时的要求。

2、开一套一次冲孔模具

为了让孔位的精度更好，控制好孔间的公差，要开一套一次冲4孔位的五金模具，软铜排完成压合后，直接一次冲好4个孔位，这样孔位间的公差就能控制好。

3、尽量增加凸包处软区长度

为了让多孔位软铜排的伸缩性更好，在焊接时一定要尽量加大软区的长度，这样软铜排的柔软度更好，若孔位有一定要偏差时，我们可以通过按压凸包软区让孔位移动，从而让安装更加顺利。
