储能电池用铜软连接加工图纸技术要求标准规范

2023/2/25 来源:铜排软连接专业生产工厂 点击次数:

铜软连接在储能电池行业应用越来越多,因为它具备载流量高、散热好、安装的优点,但一些储能电池的设计工程师不懂软铜排加工技术标准,在图纸绘制中加工要求不会写。今天我们就来展示一份比较详细的软铜排加工技术标准要求供大家参考。

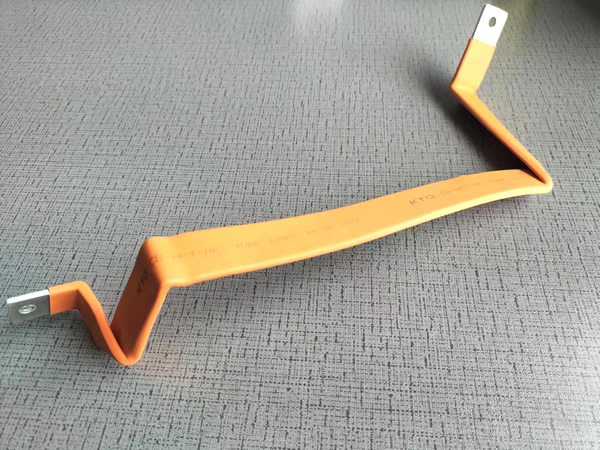

软铜排

1、材料需满足GB/T 30512-2014 汽车禁用物质要求,符合GB/T19515-2015道路车辆可再利用性和可回收利用性计算方法。

2、材料电阻率0.018Ω.mm2/m(20℃)

3、铜排两端采用高分子扩散焊,铜排上下两面贴厚度为0.1mm的镍片,规格参照GB/T 2072-2007镍及镍合金带材。
4、工作温度:-40~+85℃

5、储存温度:-40~+125℃

6、参照GB/T 2423.7-2008 电工电子产品环境试验 以及GB/T6461-2002 金属基体上金属和其它无机覆盖层,经腐蚀试验后的试样和试件的评级,对产品进行96小时中性盐雾试验(NSS),零件需要满足经腐蚀试验后的试样和试件的评级标准:保护评级(外观评级)=7/-;产品外表面不应出现变形、变色、失去光泽、粉化、开裂等表面损坏;参照GB/T 28046-2011。

道路车辆电气及电子设备的环境条件和试验,产品功能状态满足A级功能要求:在试验中和试验后,产品所有功能与设计要求一致。

7、铜软连接排需矫直,校平,在剪切断面,钻孔及冲孔后应去除毛刺,侧面无分层剥离现象;铜排表面平整,不允许出现凸点、裂纹、穿孔。

8、铜排各搭接面应用压力机蹲平、校平,保证搭接面接触良好,安装孔面等重要部位平面度、精度等要求。

9、铜排单层剥离力不低于3ON,测试方法参照/SO 104477。

10、绝缘套管材料PVC,成型单边厚度-.5mm,阻燃等级:UL94 VO:11、绝缘耐压等级大于1000VDC,60S不击穿

12、绝缘套管颜色橙色,色号RAL2003。

13、绝缘套管区域参考产品图纸,未注边界尺寸公差0.3mm/-2mm

14、绝缘套管模压或热缩成型,套管收缩均匀,在折弯处不得出现护套鼓胀、皱堆或破裂现象15、标☆方框尺寸为产品关键尺寸:

16、未注尺寸参考3D数模,所有未标注尺寸公差的孔的公差:+/-0.5mm,软连接长宽高尺寸公差+/-3mm,折弯角度公差+/-2°,不作为关键尺寸,需制作检具检验。
