电芯母排连接组件CCS铝排贴镍生产解决方案

2023/8/14 来源：铜排软连接专业生产工厂 点击次数： 704

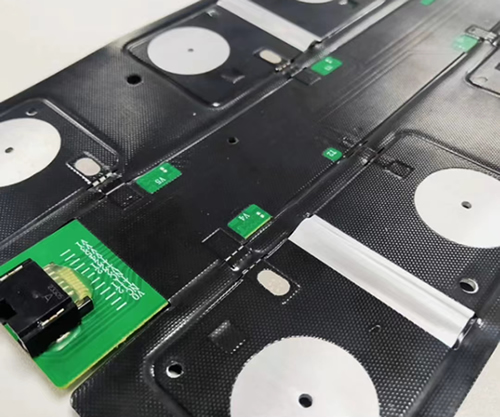

热压CCS动力电池集成母排，简称CCS。它是锂电池电芯间连接的一种新型方式，让采集信号与载流硬铝排通过集成在一起，让电芯结构更加可靠，性能更稳定更安全。

集成母排CCS包括信号采集板、载流导体（硬铝排与贴镍片铝排）、信号采集导体和绝缘膜。信号采集板通过信号采集导体连接于载流导体连接有载流导体的信号采集板的上下表面附有绝缘膜，该处的附有绝缘膜为信号采集板。载流导体和信号采集导体上根据需要可以全部附有绝缘膜，也可以部分附有绝缘膜。

绝缘膜通过热压盒的方式附于信号采集板、再流导体和信号采集导体的表面，使得信号采集板与载流导体、信号采集导体和绝缘膜成为整体化结构，从而让电芯间连接更加紧密，更加安全可靠。

在载流方面，CCS一般采用大量的冲压铝排，在采集板两端会采用铝排贴镍方式，方便焊接相关的线路。CCS铝排采用冲压方式生产，一来是成本相对较低，二是加工速度快，若使用连续模生产一天可以生产几万件，而CCS铝排贴镍焊接，因为受焊接设备速度慢的缺点，加工速度相对较慢。

CCS铝排贴镍片产品在加工中，需要对镍片进行定位处理，然后使用分子扩散焊接设备一次成型，焊接时要严格控制焊接压力与温度及时间，焊接一个成品大约要15-20秒，这样造成了加工速度相对较慢。若客户需要大量出货，一定要有时间上提前考虑。
