2024年新能源铜排软连接新的技术标准

2024/4/7 来源：铜排软连接专业生产工厂 点击次数：

新能源行业技术在不断的发展，作为锂电池连接件的软连接技术要求也有不断的变化升级，随者行业功能上的需要，铜排软连接接技术要求有哪些变化呢？ 我们给大家分享一份2024年国内新能源行头部企业的图纸技术要求，希望对于各位工程人员有所帮助：

一、技术要求：

1、图纸仅描述零件的尺寸控制要求，名义尺寸以数模为准:所有的控制特征均是通过几何公差定义;

2、禁用物质应满足《GB/T 30512-2014汽车禁用物质要求》;

3、当2D图纸与3D数模尺寸不一致时，以2D图纸中的尺寸为主;

4、供应商报价时需要严格遵守本图纸及对应的SOR中的技术要求:

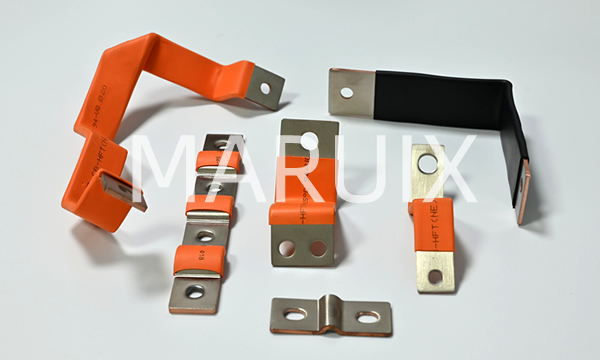

5、铜排零件材质牌号:T2H02，力学性能参照国标GB /T6187-2021铜及铜合金箔材，铜排软连接采用35片0.1mm铜箔叠片，电阻率不高于0.017774Qm2/m;材料不能有分层、开裂、机械冲击印痕等不良现象，表面平整、光滑、无锈斑:

二、功能面要求如下:
(1)软排端部热压0.1mm镍片;镍片耐腐蚀满足GB/T 10125-2021中性盐雾试验192h无白锈;(2)端部安装区域平面度<0.2mm，毛刺高度<0.1mm,粗粒度≤Ral。

6、软铜排安装端面需进行热压焊接等硬化处理，硬化后铜排硬度要求>80HV;
7、软铜排表面套热缩套管，厚度1+0.3mm:颜色RAL2003:[、03]9.耐压要求:>3500VDC，60s，电流≤lmA;
8、绝缘要求:常温25+3℃条件下，1000VDC
(1)湿度<66%，绝缘电阻>500MQ
(2)65%<湿度<85%，绝缘电阻>200MQ
10、耐温等级:-40℃~125℃
9、零件整体满足GB/T 2408 VO/UL-94 VO;
10、未注尺寸公差按照GB/T1804-m级执行;
11、产品的标识、包装、运输和贮存应符合GB/T13491-1992和GB/T191-2008的规定;
二维码、追溯码规则及位置需沟通确认，要求字迹清晰，可读码:
12、零件参考重量要求:0.293士0.005kg(仅供参考)
三、尺寸检测要求:
(1)该零件要求开发检具:检具必须通过认可和验收;
(2)在完成B表签暑前，以三坐标检测报告为准，检具B表签署后以检具测量报告为准;
14、汇流排表面粘贴标识，含零件名称-料号-物料版本,标签绝缘，使用工况下不允许脱落。
