【纯干货】新能源硬铜排技术要求与质量验收方法与标准

2024/6/22 来源：铜排软连接专业生产工厂 点击次数：

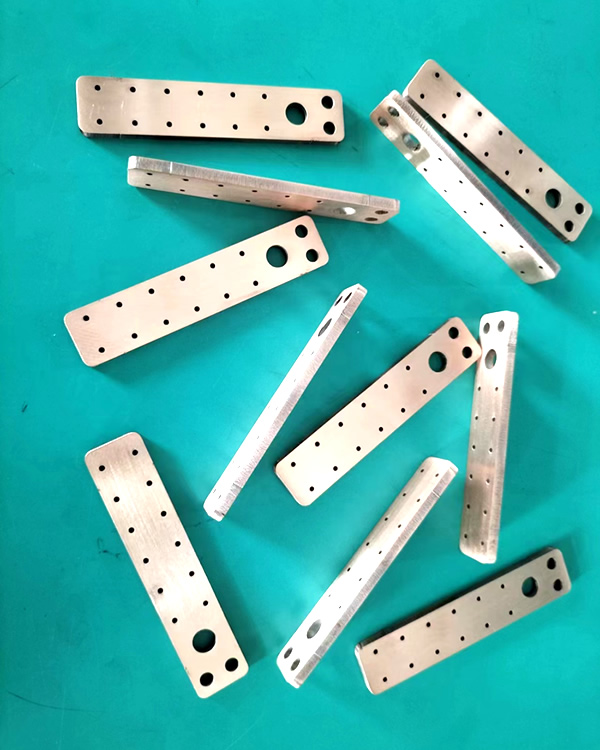

在新能源行业的电池箱和高压盒中，硬铜排常用于继电器，连接器，MSD 等电器件之间的高压连接结构件，通常比较异形，通过紧固件锁紧。

新能源硬铜排技术要求:
1.材质:T2紫铜,材质符合ROHS标准,T=2.0mm,料厚公差+0.05MM;
2.表面镀镍,锐角倒钝,焊点打磨光滑平整,表面无锐角、脏污、划伤、油渍等缺陷。
3.已标注尺寸严格按图示要求管控;
4.未注线性尺寸公差按GB1804-M级
5.未注形状公差按GB1184-2000:
6.未注折弯内角为90“+0.1”,未注折弯内径取值R>=T。

新能源硬铜排验收标准与方法:

本验收方法用于铜排、铝排外观检验，统一内外部外观检验标准，为产品品质检查提供检验依据，确保产品品质稳定性。

1、检验距离:30-40cm

2、检查角度:水平直视及45度
3、检查速度:外观检视时间30秒
4、检查工具:目视、卡尺、色卡、色差仪,使用10倍放大镜检查产品外观，必要时可将被检产品进行旋转以满足不同区域检查需要。
5、光源:光照度在400-600LUX的范围内
6、检查人员:检验人员需经过培训合格后，对于有争议时，需同质量部门主管共同会判。
