新能源行业厂家对硬铝排焊接镍片技术与质量要求

2024/6/27 来源：铜排软连接专业生产工厂 点击次数：

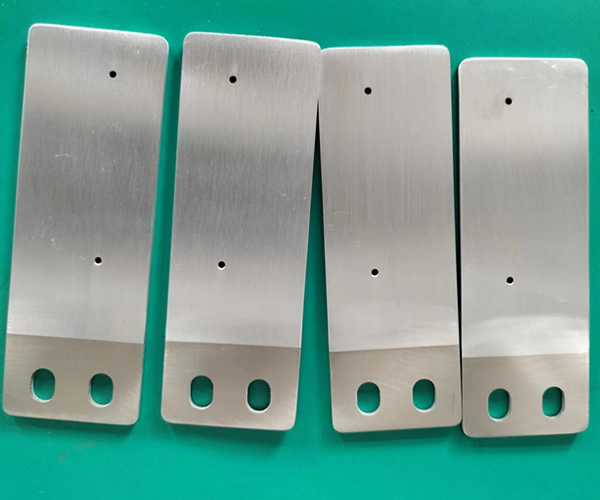

在新能源铝排结构件中，在正负极位置因为要与其它件通过螺丝相接，铝排螺丝孔处一般都有焊接0.1厚度的镍片， 这样一来可以防止氧化，二来是减少连接件的电阻，那么，对于这种特殊铝排焊接镍片的产品，新能源行业厂家的质量与技术要求如何呢?今天就来与大家科普相关知识。

硬铝排焊接镍片质量要求:

1、铝排局部指定表面热压焊纯镍片，厚度0.1mm，整体剥离力>30N，中间剥离力>20N;

2、不允许损坏纯镍片，热压区不得有凸起、凹坑及明显划痕;

3、热压安装面区域平面度<0.2mmm;

4、产品外观质量要求:不允许存在明显的毛刺、飞边、金属屑或其他异物残留。

5、未注尺寸公差按照GB/T 1804《一般公差_未注公差的线性和角度尺寸的公差》-m级执行。

硬铝排焊接镍片技术要求:

1、图纸仅表达零件的尺寸控制要求，其它尺寸以数模为准。
2、所有的控制特征均是通过几何公差定义。
3、产品应满足RoHS要求或GB/T 30512-2014《汽车禁用物质》要求;
4、如果没有其他说明，则:所有的几何公差定义均基于其基准体系。
5、供应商报价时必须严格遵守本图纸要求。

6. AL.1060-0，材料标准满足SD-QES-MS-0017《变形铝及铝合金材料-材料标准》;

7.、铝材电导率:>3.4x10~7S/m;

9、铝排焊接镍片产品外观质量要求:
产品外观质量满足SD-QES-PTS-025《铝硬连接-零件技术规格书》中第3.3相关规定要求。
10、未注尺寸公差按照GB/T 1804《一般公差 未注公差的线性和角度尺寸的公差》-m级执行。
11、铆接螺钉扭力要求破坏扭矩>5N。
