新能源软连接之软铜排与软铝排技术要求标准

2024/10/14 来源：铜排软连接专业生产工厂 点击次数：

在新能源软连接行业设计时，工程人员会根据应用环境，设备情况，制造成本等综合考虑是使用软铜排还是软铝排，这两者各优势与劣势。软铝排成本低，导电与抗振动方面不及软铜排，软铜排导电性能好，但是成本很高。那么，在新能源行业中对于这两种产品的加工要求是什么样的，今天东莞麦瑞斯的技术人员为您解答相关专业问题。

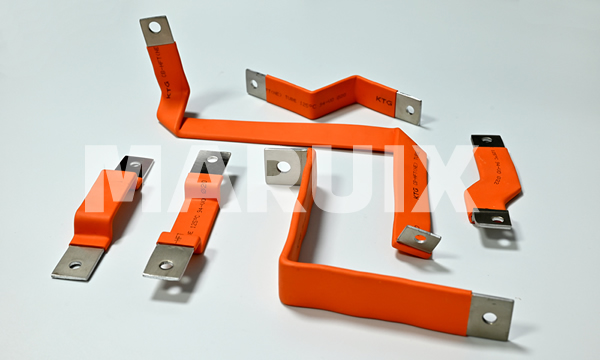

新能源软铝排技术要求:

1.星号*以及带公差标准为关键尺寸，制造及检验人员应予重视;

2.材质为1060纯铝箔;

3.成品由多层0.1mm铝箔叠加至目标厚度，在距离端面5mm区域,用分子扩散焊将多层压制成块，表面压一层0.1mm镍片，剥离力不小于1N/mm(如果宽度25mm，则剥离力>25N):

4.去除毛刺飞边，去除油脂，锐角倒钝，表面粗糙度Ra3.2:

5.软铝排非压制区域全部橙色热缩管;

6.距离两端面20mm的中间区域全部绝缘处理，热缩管壁厚>1mm,耐压1500V以上符合QC/T29106-2014中附录B的要求，耐温125℃以上:

7.未注线性尺寸公差按GB1804-m执行，未注形位公差按GB1184-k执行。

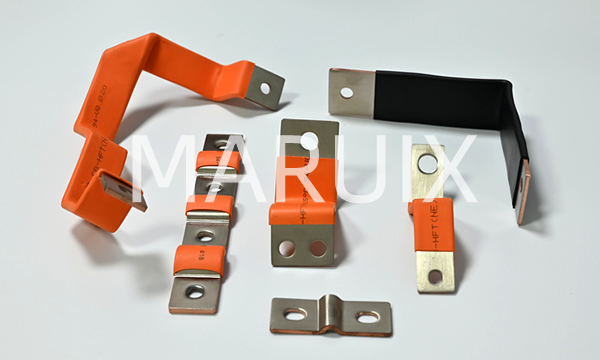

新能源软铜排技术要求:
1.尖角锐边倒钝，去除毛刺飞边;
2.未注销孔粗糙度Ra1.6，未注通孔及螺纹孔粗糙度Ra6.3;
3.同一平面销孔至销孔的间距公差未注时，保证各销孔间距公差士0.02:4.外观、材质、未注公差、加工、表面处理、打标、包装等要求符合公司标准:《机加工零件通用管理规范》;
5.铜排表面镀层质量要求清洁，无裂缝、起皮、夹渣、气泡等现象;6.弯曲角度表面不出现裂纹
7.软铜排均由0.1mm铜排叠成，软铜排使用叠镍片工艺
8.软铜排工作温度:-40~125℃;通过额定电流:800A。
9.外观等级:A:
10.叠镍片，0.1mm镍片与0.1mm铜排一起焊接叠成。
